Casa Solar “ Privada Cíbola del Mar”


“Quienes colaboramos en este proyecto”
Iniciamos colaborando en esta proyecto, un servidos Arq. Isaac Salcedo Leos, con amplia experiencia, en proyecto, construcción, avalúos, supervisión, etc. Y un colega colaborador Arq. Axel Arreaza Chinchilla, con un amplio conocimiento y destreza en el uso de herramientas digitales para la representación tridimensional y con mucho talento en el diseño arquitectónico.

Conforme se vayan integrando otros especialistas que esperamos sean en este caso la participación de un Ing. Especialista en estructuras, y otro especialista en instalaciones eléctricas e hidráulicas y sanitarias, así como la probable participación de un decorador de interiores.

Dado que nos encomendaron la elaboración de un proyecto de una casa habitación con requerimientos muy especiales, este lo iniciamos en el mes de agosto, del año en curso 2010, iniciaremos en orden cronológico como se ha desarrollado el proyecto.

“Los clientes”

Nuestro cliente y promotor y constructor de este proyecto, es una compañía denominada Compañía que se dedica también a la venta e instalación de equipos y sistemas ecologicos y novedosos.
tiene pensado utilizar para la construcción de la casa un sistema especial de bloques de concreto, los cuales se van ensamblando por medio de una ceja y canales en los mismos, como si fueran bloques tipo lego, los cuales no requieren mortero de cemento arena para unirlos entre si, solo hay que colar celdas y refuerzos horizontales, el sistema es muy novedoso e interesante, estos bloques se adquiriran a Dixie Homes de Mexico quien es el Distribuidor Exclusivo del sitema constructivo incablock en B. C., B.C.S., Sonora y Jalisco., a continuación presentamos el sitio web que es www.dixiehomesmx.com

Pues bien este es el primer proyecto que en conjunto ARQUIMEX y Construc-THOR S.A. de C.V. llevamos a cabo, ellos con la promoción de la construcción de las casas aprovechando los planos de los proyectos ( 146 ) que tenemos en ARQUIMEX, o en su caso en proyectos especiales como es el caso.

En ARQUIMEX estamos seguros que la simbiosis en el negocio del proyecto y construcción será muy benéfica para ambas partes.

Los lotes en que se construirán estas casas, forman parte de un fraccionamiento denominado “Cíbola del Mar” que es un conjunto de casas de mediana y buena calidad, con vista al Mar, ya que el fraccionamiento linda con la zona federal marítima terrestre su sitio web es www.ensenadaexperience.com

Como clientes finales, estas casas están orientadas hacia el mercado de americanos jubilados “baby boomers que gustan de las casas de descanso con vista o cercanas a la playa, como es de todos conocidos este segmento de clientes es el que vive de forma temporal en las costas de Baja California en este caso desde Tijuana hasta Ensenada Baja California México.


“El sitio”


El fraccionamientoCíbola del Mar” se localiza en san miguel en la entrada norte a la ciudad de Ensenada Baja California México, por la carretera escénica Tijuana ensenada, con las siguientes coordenadas 31 54’ 09.45 N., 116 43’ 39.70 W y una altura de 15.00 mts. Sobre el nivel del mar, los lotes están orientados con el norte hacia la calle y al sur con otro lote y vista al mar en segundo nivel, son 4 lotes juntos de aproximadamente 8.00 x 20.00 mts y de 160.00 m2 c/u. existen otros lotes baldíos, pero será necesario otros proyectos ya que los lotes son de forma irregular. Y tienen otras dimensiones y orientaciones,

El clima es tipo mediterráneo, con pocas lluvias en invierno, numerosos días nublados y con neblina, en verano el clima mas caluroso no pasa de 85 F.
“El Proyecto-Requerimientos Preliminares”

Debido al tamaño del terreno, así como a que solo se tiene vista en un segundo nivel, así como a la inversión propuesta, se nos hacen los siguientes requerimientos de diseño., los cuales son en general, que el área intima así como parte del área de trabajo irán en la planta baja, en la planta alta ira otra parte del área de trabajo y el área social.

“Los espacios”


1. Casa con una superficie aproximada de 120.00 m2

2. En planta baja, dos recamaras, un pasillo, un baño completo común, así como el cubo de escalera y un cuarto de servicio

3. En planta alta, Sala, comedor cocina, medio baño y terraza

4. En planta baja al exterior tenemos la cochera sin techar, el acceso peatonal a la casa, el acceso a un pasillo lateral de servicio y a un patio con jardín posterior.

5. Estilo arquitectónico Mediterráneo, a base de muros blancos, teja de barro, pisos de barro, techos aparentes con decoración a base de machimbre y vigas de madera., ventanas en forma de arco.



“ Los materiales”


Los materiales básicos a usar son:
  • Cimientos a base de concreto armado, se propone una losa de cimentación de concreto armado, y zapatas corridas con contratrabes de concreto armado en bardas colindantes.
  • Los muros en ambas plantas así como en las bardas exteriores, se propone el uso de muros de block de 15x20x40 cm. del sistema INCABLOCK
  • La losa de entrepiso y la losa de azotea, se proponen de vigueta y bovedilla, con un espesor en conjunto de 20 cm.


“ Los equipos”

1.- los equipos a instalar son:
  • Chimenea
  • Jacuzzi
  • Sistema de Celdas solares para generar energía eléctrica



“El sol”

Al estar diseñando la casa, vimos la necesidad de hacer algo mas interesante con el Sol, ya que este se está aprovechando para generar energía eléctrica, para calentar agua así como para asolearse en la terraza, también podríamos como loa antiguos constructores, iluminar con los rayos del sol en determinado día un objeto, esto lo pudimos lograr en la escalera, luego de hacer diferentes estudios de sombras en la computadora,

Como valor agregado, logramos que se ilumine con rayos de sol en una forma circular el logotipo de cíbola del mar el 10 de Mayo a las 2:15 pm

“El Proyecto - Primera Propuesta”

El proyecto en su primera fase cumple con los requerimientos acordado inicialmente con Dixiehomes de mexico, este proyecto fue revisado en nuestra oficina la segunda semana de septiembre.



plantas de la primera propuesta








Perspectivas de la primera propuesta



“El Proyecto – observaciones a la Primera Propuesta”
El proyecto se reviso con personal de Dixiehomes de mexico representado por el Ing. Luis Carlos Aguila, así como con un representantes (proveedor de los sistemas de producción de electricidad con energía solar) así como con el Arq. Jean-Loup Bitterlin, entre los nuevos requerimientos que se acordaron tenemos:
“Nuevos requerimientos”


1.- techar la cochera.



2.- un nuevo baño en la planta baja.



3.-ventanales amplios en la parte posterior de la casa para ver el mar.




“El Proyecto – Segunda Propuesta” 24 /septiembre/2010
Una vez tomados en cuenta los nuevos espacios y necesidades de diseño de la casa presentamos una nueva propuesta que contiene todas las observaciones y adicionalmente incluye nuevas ideas, para hacer una casa más espaciosa, funcional y ecológica., entre los nuevos requerimientos de diseño tenemos:
“ Los espacios”




  • Casa con una superficie aproximada de 170.00 m2









  • Perspectiva de fachada principal
















  • Perspectiva de fachada posterior






  • Planta baja exterior, cochera cerrada para dos autos, pasillo lateral de servicio, patio con jardín posterior, al frente acceso peatonal con fuente en el muro.















  • En planta alta Sala, Comedor Cocina, medio baño, terraza con asador y jacuzzi, terraza verde al frente arriba de la cochera, con jardineras y bancas.















  • En azotea, área para colocar colectores solares para producir electricidad, colectores solares para calentar agua, área para colocar condensadores de mini Split, ( aire acondicionado y calefacción) tiro de chimenea, domo para el área de la cocina, domo para el área de la escalera, y pergolado en el área de la terraza., acceso por medio de una escalera marinera, y colocación de mina de gas en el pasillo.


  • Casa estilo mediterráneo, acabados a base de muros blancos, teja de barro, pisos de loseta de barro, cielos en planta alta con acabados en machimbre y vigas de madera ventanearía en forma de arco, amplios claros en las ventanas del comedor y la sala para tener vista al mar.













“ Los materiales”
1.- Los materiales básicos a usar son:

  • Cimientos a base de concreto armado, se propone una losa de cimentación de concreto armado, y zapatas corridas con contra trabes de concreto armado en bardas colindantes.
  • Los muros en ambas plantas así como en las bardas exteriores, se propone el uso de muros de block de 15x20x40 cm. del sistema INCABLOCK
  • La losa de entrepiso y la losa de azotea, así como la losa en la cochera, se proponen de vigueta y bovedilla, con un espesor en conjunto de 20 a 25 cm.
“ Los equipos”
1.- los equipos a instalar son:

  • Chimenea de gas.
  • Boiler de gas 60 gal.
  • Mina de gas de 300 lts.
  • Sistema de Celdas solares para generar energía eléctrica, así como su banco de baterías en el cuarto de servicio.
  • Sistema de Celdas solares y deposito, para calentar el agua
  • Jacuzzi para 4 personas
  • Puerta eléctrica en cochera de 7 x 16 pies
  • Equipos mini Split de aire acondicionado
  • Domo en la cocina
  • Fabricación de domo en la escalera
  • Vitrales de colores en muro del comedor
  • Fuente en muro de acceso a la casa.
  • Escalera marinera
“El sol”
Esta casa aprovecha de muchas formas la energía que proviene del sol desde las más primarias como la iluminación y el asoleamiento, el secar ropa, el hacer crecer las plantas, algunas antiguas pero mas místicas como el conocer la trayectoria del sol e iluminar un objeto en determinado día del año, y de otras maneras más tecnificadas, como el calentar el agua por medio de colector solar y el más moderno que es el de producir electricidad por medio de celdas fotoeléctricas.
  • El asoleamiento: el diseño de la casa está orientado para norte a sur, en este caso y dado la ubicación del terreno, el mar se encuentra al sur del lote, y al norte se localiza la calle, al sur se proyecta la instalación de un jacuzzi para 4 personas, así como un área de esparcimiento con sillas para asolearse o broncearse al sol, esta es una buena ubicación,
La terraza cuenta además con protecciones contra vientos y seguridad con barandales de policarbonato, para disfrutar más el área de esparcimiento, el cual se abre hacia el comedor por medio de puertas corredizas, en esta terraza se localiza también un pergolado, para obtener sombra y finalmente se cuenta también con un asador con tarja y hielera, integrado a uno de los muros.













  • Secar ropa: en la planta baja, se encuentra un patio, y un jardín, en el cual existen preparaciones para instalar un tendedero tipo sombrilla para colocar ropa y secarla al sol., en forma adicional se cuenta con un área especial para colocar un equipo vertical de lavadora-secadora de gas.



















  • Hacer crecer las plantas: el proyecto contempla un pequeño jardín en planta baja al sur a un lado del jacuzzi, y una terraza verde con jardineras de mampostería integradas a los muros, y espacio para colocar macetas, se trata de aprovechar el espacio para sembrar plantas de ornato propias de la región como los rosales, gardenias, hortensias o plantas de hortalizas como el chile en diversas variedades, el jitomate, el tomatillo, la calabaza italiana, el epazote, el cilantro, el perejil etc. y frutas como la fresa, el melón etc. plantas medicinales como la manzanilla la yerbabuena etc.













  • La Iluminación de objetos: el formar figuras con las sombras se realizan desde tiempos inmemorables, se ha estudiado al sol y al movimiento de los planetas, con estos estudios se calculo la duración del año solar, y algunos pueblos muy avanzados determinaban así cuando era el inicio de la lluvias, y cuál era el tiempo para iniciar la siembra, etc. como es el caso de Quetzalcóatl representado por la sombra de una serpiente que baja de la pirámide de chichen Itzá en el equinoccio de primavera.Todo esto es derivado del paciente y minucioso estudio que hicieron de nuestro sol y las estrellas, nuestros antepasados, no conocían las respuestas a muchas de sus interrogantes y por mucho tiempo supusieron que la tierra era plana, que era el centro del universo, y que este era inmutable.
Como una manera de tener iluminación natural en nuestro proyecto en el cubo de la escalera, y de darle a esta casa un valor agregado, estudiamos las sombras de la casa, Para esta latitud y longitud así como la inclinación del domo, para determinar la trayectoria de los rayos de luz que pudieran formar e iluminar un objeto en este caso el logo de cíbola del mar, en forma circular.
Este efecto se logra en esta ubicación entre los días 4 al 10 de mayo a las 2:15 pm., para llevar a cabo este estudio se utilizo el programa google earth.

  • Calentón solar de agua: este se localiza en la azotea, orientado al sur y con una pendiente de aprox. 45 grados, funciona por medio de un panel con tubería de cobre en serpentín, todo esto en una bandeja de color negro y un cristal para retener el calor.,
  • Estos calentones de agua, ya se han popularizado en la región, el sistema está conectado al boiler de gas que calienta el agua, en los días en que el sensor del boiler detecta que la temperatura del agua está caliente por efectos del colector solar, este no prende y se mantiene en piloto., con el consiguiente ahorro de energía.
  • Generación de energía eléctrica por medio de celdas solares. Esto es lo más novedoso en cuanto a generación de energía eléctrica por medio de paneles de celdas fotovoltaicas solares, los cuales se encuentran en el techo al sur, y con una inclinación de aprox. 45 grados y un sistema de baterías y equipo de transferencia de energía eléctrica.los cuales se localizan en el cuarto de servicio.
  • El equipo funciona a grandes rasgos, generando energía durante las horas en que se disponga de sol, usándola en el día, almacenándola en bancos de baterías y vendiendo el excedente a la CFE.
Durante la noche se utiliza la almacenada en baterías, o si es mucha la demanda se dispone la suministrada por CFE




















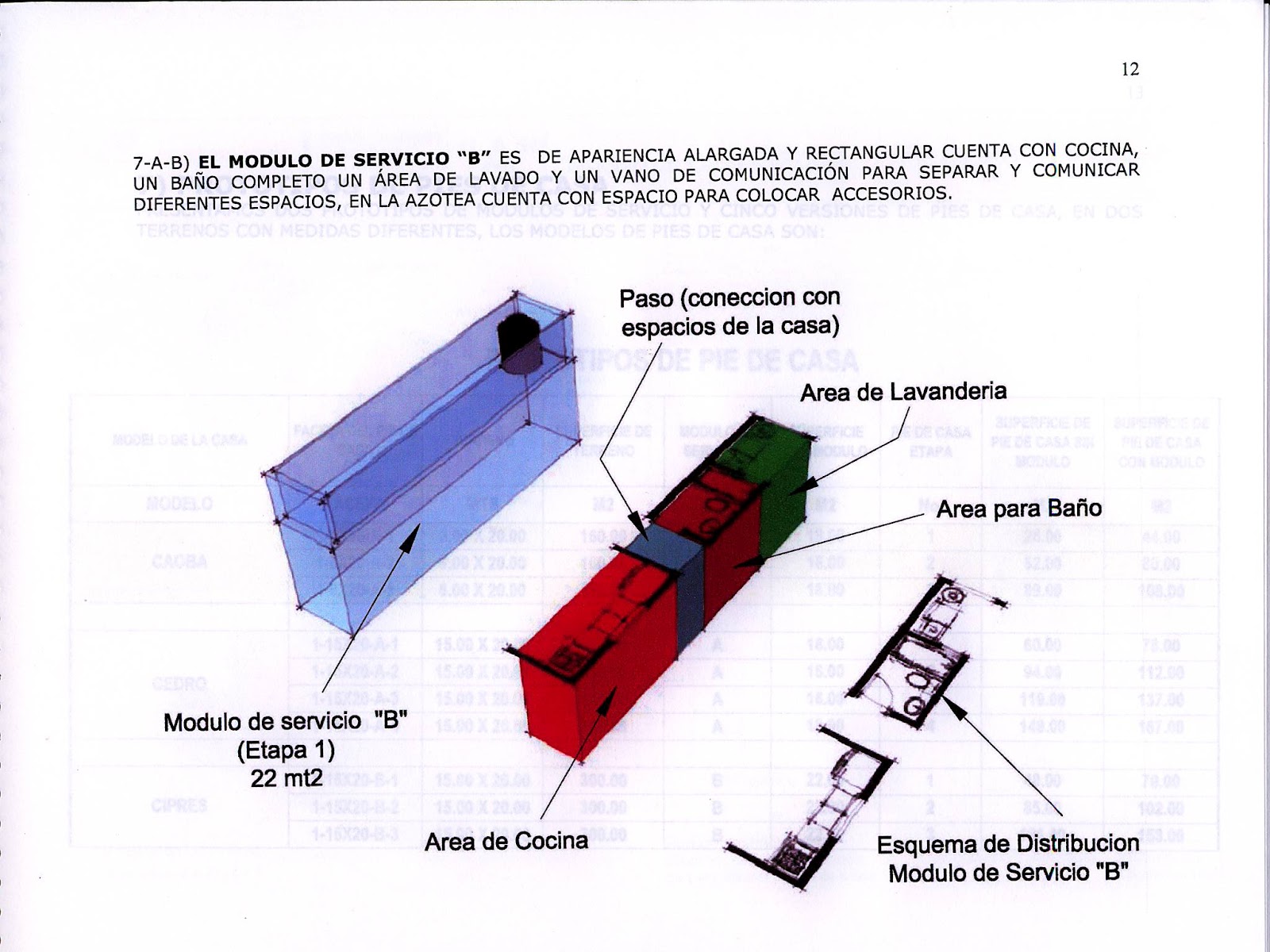

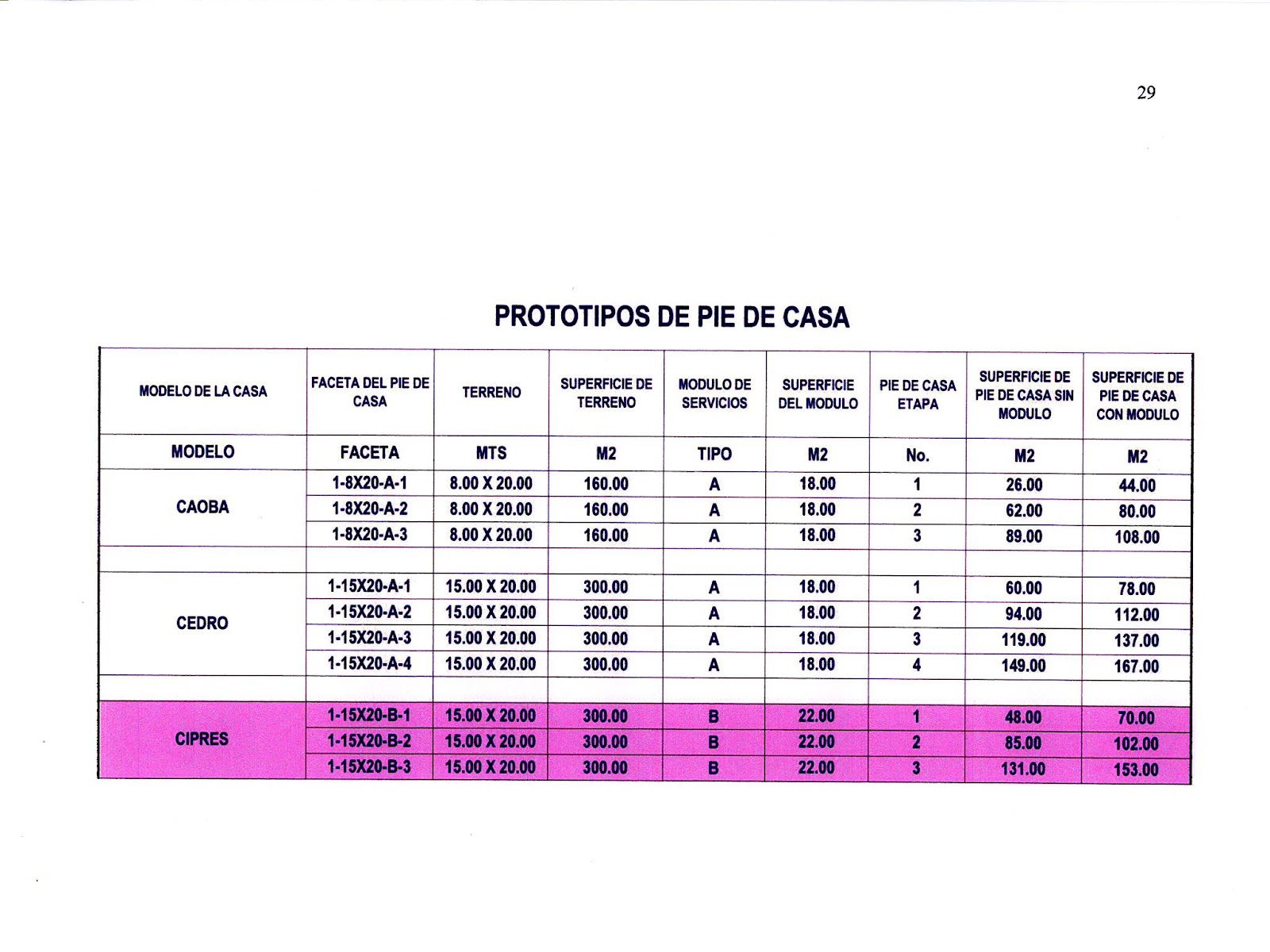

Muestra de Diseños Aprobados  de modelos de  Casas para la Privada “Cíbola del Mar "  11/Ene/2011



“El Proyecto final Casa de 1 Nivel”
para terrenos minimos de 8.00 mts x 20.00 mts






“El Proyecto final Casa de 2 Niveles  modelo mediano”
para terrenos minimos de 8.00 mts x 20.00 mts


 “El Proyecto final Casa de 2 Niveles modelo Full”
 para terrenos minimos de 8.00 mts x 20.00 mts




Visualización del conjunto de casas
“ Privada Cíbola del Mar” 11/Enero/2011
